構成原理

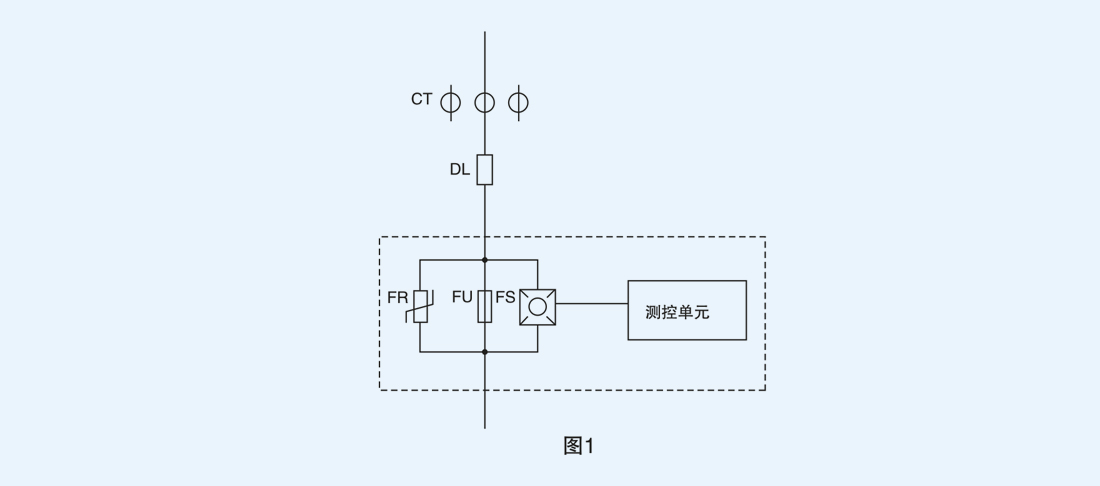

大容量高速開關裝置如圖一中虛線框所示，它由橋體FS、熔斷器FU、非線性電阻FR及測控單元組成，簡稱FSR，符號表示為
功能特點
★ 產品功能
● 產品特點
型號參數

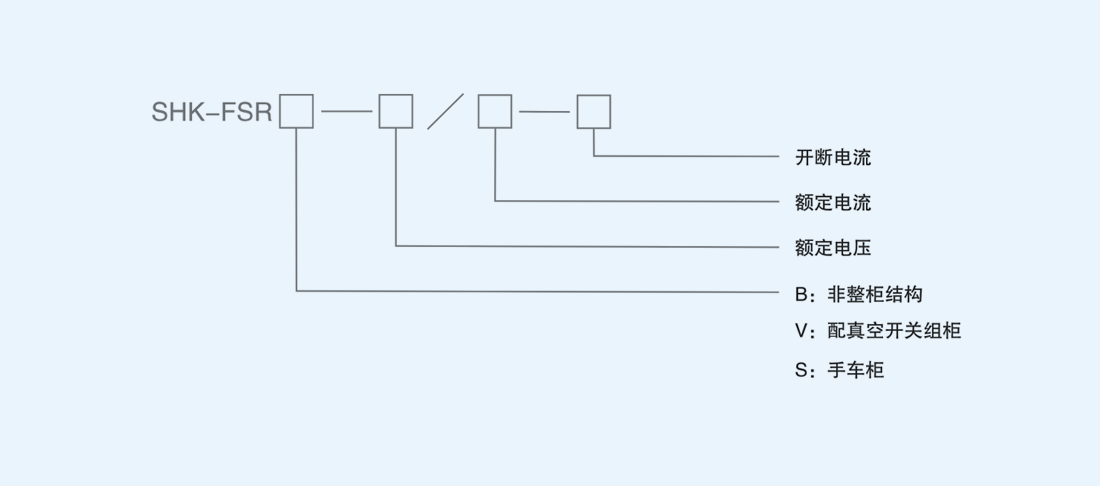

★ 型號規格
額定電壓：可在7.2、12、24中選取，分別表示7.2、12、24；
額定電流：可在1000、2000、3000、4000、5000中選取；
開斷電流：可在25、31.5、40中選取，分別表示25、31.5、40kA；
結構形式：可在D或G中選取，分別表示前級斷路器結構或隔離手車結構。
訂貨須知
● 環境條件
環境溫度：-40℃~+50℃
海拔高度：一般不大于1000米，大于1000米的要特殊設計
使用環境：不得有粉塵、煤氣、煙氣等具有爆炸性的混合物
安裝地點：戶內
相對濕度：90%
● 安裝調試
本公司根據用戶提供的發電機、變壓器、線路等系統參數及用戶其他要求負責FSR技術設計。
根據用戶提供的現場尺寸，本公司負責柜體設計。
應用戶要求，本公司協助現場安裝與調試，并負責技術指導。
橋體分斷信號線嚴禁開路，安裝或試驗時應將其可靠短路。
