構成原理
★ 技術原理
基于波束形成算法，計算聲源位置：通過將陣列中各個傳感器所采集到的信號進行濾波、加權疊加后形成波束，進而通過搜索空間內聲源可能的位置來引導波束最終計算出空間各點聲。
★ 系統架構
本系統設計采用“波束形成算法，計算聲源位置”實現7*24h移動端云圖預警實現遠程設備運維檢測，實現5kHz~72kHz超寬頻段皆可覆蓋，針對可聽聲到超聲頻段音源進行檢測，可檢測人工無法感知的聲音頻率，智能濾除環境噪音，場景應用廣，檢測更全面、更準確。同時本系統采用PRPD圖譜技術快速判斷故障類型，內置放電類型識別算法，自動識別放電類型，可有效區分內部放電、尖端放電和接觸不良等故障。
功能特點
★ 產品功能
★ 可自由圈定定位頻率段
可自由圈定定位頻率段。
★ 全天候實時監測
支持IP67防水等級，可在室外室內多種場景使用。7×24h實時監測。
★ 內置放電類型識別算法
采用PRPD圖譜技術，可有效區分內部放電、尖端放電和接觸不良等故障*（后 續版本迭代支持）。
★ 超寬頻率覆蓋
可針對可聽聲到超聲（5kHz~72kHz）頻段的音源進行定位。覆蓋局放頻率范圍。
★ 高準確度定位
聲源定位+可視成像，高準確度定位氣體泄漏或放電位置，并通過高清攝像頭進行直觀呈現。定位精度可達1°以內。
● 產品特點

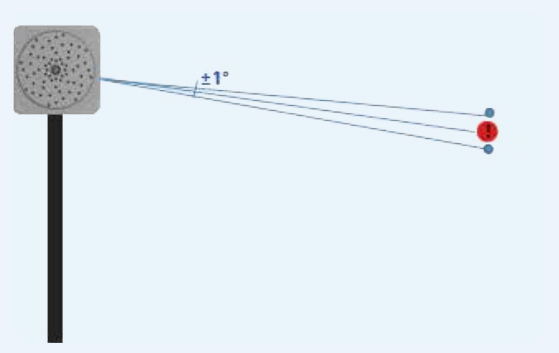

● 定位精準±1℃
相比于傳統方式，聲光局放可快速發現細微故障，盡可能地減少設備故障和縮短停機時間。
● 7*24h移動端云圖預警 實現遠程設備運維檢測
型號參數
★ 產品核心參數
| 超聲傳感器 | |
| 傳感器類型 | 1/2.8 2MP CMOS |
| 最高分辨率 | 1920 （水平）× 1080（垂直） |
| 視頻幀率 | H.264（默認）/H.265，1920×1080 @25fps |
| 圖片格式 | JPG |
| 最低照度 | 0.001Lux @（F1.0, AGC ON） |
| 快門 | P 制：1/25s~1/100,000s |
| 鏡頭 | 定焦：4mm |
| 視場角 | 水平：84°，垂直：46°，對角線：97° |
| 景深 | 景深范圍2m~ 無窮遠 |
| 音頻采集項目 | |
| 麥克風類型 | MEMS |
| 指向性 | 全向 |
| 陣列數量 | 64 |
| 頻響范圍 | 設備響應頻率 2kHz~72kHz；定位頻段：5kHz~72kHz |
| 靈敏度 | -38dBV |
| 信噪比 | 68dB |
| 動態范圍 | 104dB |
| 過載聲壓 AOP | 130dB |
| 總諧波失真 THD | 0.1% @94dBSPL，1kHz |
| 音頻輸出項目 | |
| 采樣率和量化位數 | 144kHz 采樣 16bit |
| 系統功能 | |
| 聲源定位 | 支持 |
| 麥克風異常偵測 | 支持 |
| 聯動方式 | SD 卡，上傳中心，錄像，抓圖 |
| 圖像功能 | 支持自動 / 手動 / 固定白平衡，支持數字降噪 |
| 偽彩模式 | 云圖支持6種偽彩模式 |
| 定位精度 | ≤1° |
| 報警觸發 | 支持音頻檢測報警：包括分貝超限、頻率檢測、聲源定位檢測、麥克風異常檢測 支持鏡頭遮擋報警 |
