構成原理
一切物體只要其溫度高于絕對零度（-273℃）都能輻射電磁波。熱成像主要采集熱紅外波段（8μm-14μm）的光，來探測物體發出的熱輻射。熱成像把熱輻射轉化為灰度值，再利用各物體的灰度值差異來成像，從而發現和識別目標。
功能特點
★ 產品功能
★ 支持搭載最多6個點溫度傳感器和三合一局放傳感器
（地電波、超聲波、超高頻），并通過433或者lora無線接收傳感器數據,整體數據畫面呈現：三種局放數據、溫度數值、熱成像畫面。
★ 可設置容差溫度
為了防止溫度來回震蕩影響報警結果，需要設置一個容差溫度。
★ 多種報警機制可設
熱成像固定式在線設備能夠顯示最高溫度、平均溫度；支持超溫預警和前端多方式報警功能。
★ 使用更方便
全屏對比溫差識別通過前后抓圖對比判斷是否發生溫度突變，發現突變則產生報警。無需設置測溫框，可節省人工標定，操作簡單，易用性更高。
★ 報警更快速
固定式在線實時溫度異常報警，可全天候（7×24小時）實時監測設備溫度，異常問題不遺漏。
★ 系統技術優勢
可視化測溫更準確，由前端熱成像全景測溫完成所有測溫工作，將紅外圖像及原始測溫數據傳輸到信息中心或現場工作，信號無損失、抗干擾性強。
★ 雙光融合功能
設備具備熱成像和200多萬可見光雙通道，并可進行雙光融合，同時內置可見光補光燈，外界無光照的情況下，依靠內置補光燈也能看清設備內部情況。
★ 溫度檢測功能
前端熱成像支持測量點、線、區域內的最高溫，最低溫，平均溫以及溫差，同時可以設定溫度閥值進行溫度報警聯動。
● 產品特點
型號參數
★ 產品參數
| SHK RCX-I | |
| 全景熱成像傳感器類型 | 氧化釩非制冷型探測器 |
| 全景熱成像分辨率 | 160 × 120 |
| 全景熱成像幀頻 | |
| 全景熱成像像元尺寸 | 12μm |
| 全景熱成像響應波段 | 8~14μm |
| 噪聲等效溫差 NETD | <40 mk(@30℃,F# = 1.1) |
| 全景熱成像最大圖像尺寸 | 160 × 120 |
| 熱成像焦距 | 1.3mm |
| 空間分辨率 MRAD | 8.95 |
| 全景熱成像最大光圈值 | F1.0 |
| 全景熱成像近攝距 | 0.1m |
| 目標物最遠測溫距離（以 0.1×0.1 米為準） | 1.8m |
| 目標物最近測溫距離（以 0.1×0.1 米為準） | 0.1m |
| 全景熱成像視場角 | 90°× 66.5° |
| 測溫精度及范圍 | ±2%，-20℃ - 150℃或 0℃ - 550℃ |
| SHK-RCX一II | |
| 全景熱成像傳感器類型 | 氧化釩非制冷型探測器 |
| 全景熱成像分辨率 | 256×192 |
| 全景熱成像幀頻 | 25fps |
| 全景熱成像像元尺寸 | 12μm |
| 全景熱成像響應波段 | 8~14μm |
| 噪聲等效溫差 NETD | <40mk（@30℃,F# = 1.0） |
| 全景熱成像最大圖像尺寸 | 256 × 192 |
| 全景熱成像焦距 | 3.6mm |
| 全景熱成像最大光圈值 | F1.0 |
| 空間分辨率 MRAD | 3.33 |
| 全景熱成像近攝距 | 0.3m |
| 目標物最遠測溫距離（以 0.1×0.1 米為準） | 4.5m |
| 全景熱成像視場角及視頻 | 50°× 37.2° 、96.9°× 77.2° |
| 測溫精度及范圍 | ±2%，-20℃ - 150℃或 0℃ - 550℃ |
★ 產品拓撲方案
★ 無線無源局放測溫一體式傳感器

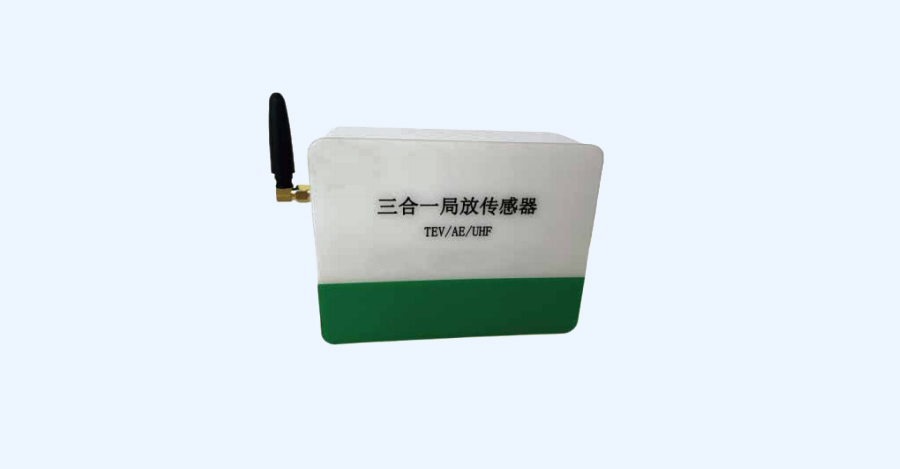

★ 三合一局放傳感器
★ 產品拓撲方案
