構成原理
高壓限流熔斷器組合保護裝置如圖1虛框中所示，它主要由高壓限流熔斷器FU和非線性電阻FR組成，簡稱FUR。
高壓限流熔斷器
正常時流過工作電流，發生短路時在1-2ms之內快速熔斷，實現截流；FUR與斷路器組合時，由FU所帶的微動開關接點向斷路器發出聯跳命令；FUR與斷路器非整柜結構時，則由FU所帶的微動開關接點發出動作信號。
非線性電阻
熔斷器熔斷時產生的弧壓使其導通，吸收磁能，并把開斷時的過電壓限制在設備絕緣允許的范圍內。
功能特點
★ 產品功能
● 產品特點
● 快速性
可在短路故障發生后的1-2ms之內快速截流，2-4ms之內切除故障。
● 可靠性
高壓限流熔斷器的熔斷是靠其本身的物理特性決定的，不存在拒動和誤動問題。
● 限流性
由于短路電流在上升的起始階段被強行截流，截流值為最大短路沖擊電流的15-30%，如圖2所示，大大提高了系統和設備的動穩定裕度。同時由于I2t大大降低，使熱穩定裕度提高至少200倍以上。
● 開斷能力強
短路時，最大開斷電流可達160KA。
型號參數

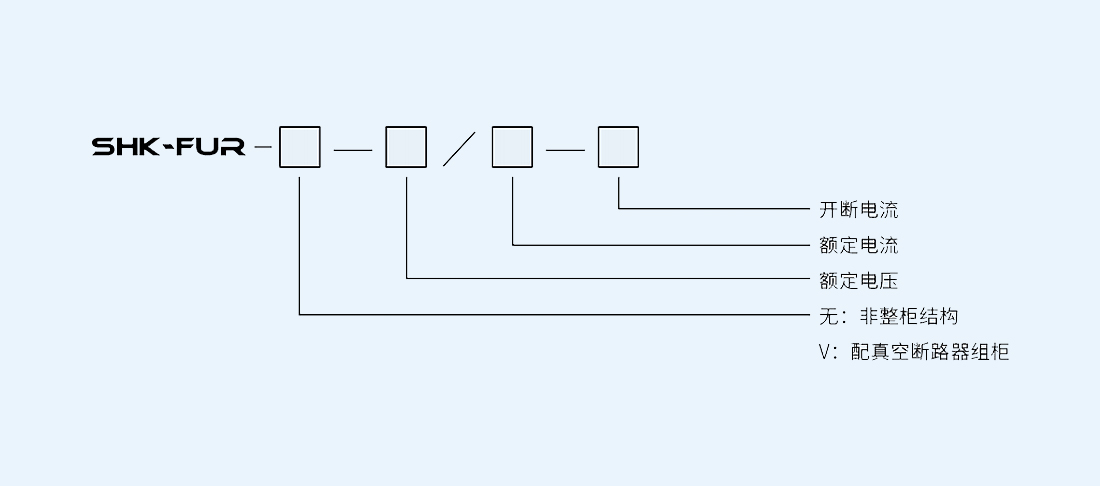

★ 型號規格
★ 技術參數
| 額定電壓（KV） | 6.3 10.5 13.8 15.75 16 |
| 額定電流（A） | 6.3 10 16 20 25 31.5 40 50 63 80 125 150 200 250 |
| 額定開斷電流（KA） | 63 80 100 125 160 |
