★ 基本特征

多年來彈簧儲能式真空斷路器以其絕緣水平好、動作穩定的優點，在中壓配電網得到廣泛的應用。但由于采用彈簧儲能機構所帶來的分合閘時間長，在配網系統發生短路，引發電壓暫降和短時中斷時，系統中的重要敏感負荷將會發生停電事故，給企業帶來巨大的經濟損失！針對此問題，憑借多年高速開關研究的豐富經驗，安徽合凱電氣匯同德國布雷克電氣技術公司研制出了12kVHTB型渦流斥力戶內高速真空斷路器，它系列齊全，分合閘速度快，性能穩定，可廣泛應用于能源與基礎設施、工業、商業及民用建筑領域的中壓配電網絡保護及控制中，能夠滿足對電壓暫降治理快速執行的要求。

★ 設計與結構

● 操作機構

· 采用技術先進的渦流斥力操動機構，良好穩定運行經驗為操動機構的可靠性提供了有力保證

· 斷路器分閘時間小于5ms，合閘時間小于12ms

· 一體化操動機構，零部件少、穩定性高、同期小、免維護、故障率低·采用高精度快充開關電源短時充電，消耗能量極低

· 采用獨特的抗干擾專利技術，不僅防止共模干擾，也能解決常模干擾，防止斷路器在強磁場干擾下誤動

● 作用原理

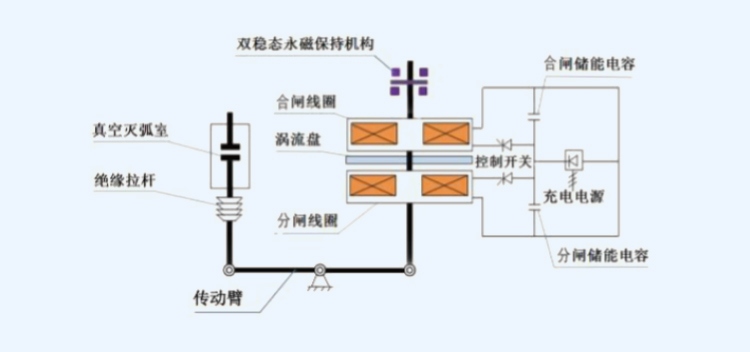

產品結構：

渦流推斥力高速真空斷路器由真空滅弧室、絕緣緩沖器、渦流推斥力機構、永磁保持機構、高精度快速充電開關電源、光電位置傳感器、框架底座等組成。

合閘操作：

當執行正常合閘操作時，快充開關電源模塊接收到合閘命令脈沖，立即使可控硅觸發導通，合閘電容器組經可控硅對合閘線圈放電，將電場能量轉化為線圈的交變磁場能量，該磁通穿過渦流盤，在渦流盤中產生渦流，并同時產生一個去磁磁通，由于線圈和渦流盤兩個磁場能量反向，產生一個較大的推斥力，推動渦流盤帶動中軸連桿和吸板向上運動，當推斥力大于分閘保持磁鐵的吸力時，中軸桿帶動吸板向上運動到使滅弧室的動觸頭與靜觸頭接觸，并在絕緣緩沖器作用下降低反彈和彈跳，并最終被合閘保持磁鐵吸住，而最終保持在合閘位置，完成裝置合閘動作。

分閘操作：

當執行正常分閘操作時，快充開關電源模塊接收到分閘命令脈沖，立即使可控硅觸發導通，分閘電容器組經可控硅對分閘線圈放電，將電場能量轉化為線圈的交變磁場能量，該磁通穿過渦流盤，在渦流盤中產生渦流，并同時產生一個去磁磁通，而產生一個較大的推斥力，推動渦流盤帶動中軸連桿和吸板向下運動，當推斥力大于合閘保持磁鐵的吸力時，中軸桿帶動吸板向下運動到使滅弧室的動觸頭與靜觸頭分離，并在緩沖器作用下加速向下運動，并最終被分閘保持磁鐵吸住，而保持在分閘位置完成裝置分閘動作。

防誤連鎖：
1）斷路器合閘操作完成后，智能儲能控制器閉鎖合閘功能，在斷路器未分閘時將不能再次合閘；
2）在斷路器合閘操作后由于某種原因分閘，如果合閘指令一直保持，斷路器智能儲能控制器內部防跳將切斷合閘回路，防止多次重合閘（可選）；
3）手車式斷路器在未到試驗位置或工作位置時，底盤車反饋位置信號給智能儲能控制器切斷合閘回路，防止斷路器處于合閘狀態進入負荷區；
4）手車式斷路器在工作位置或試驗位置合閘后，由操作機構壓板下壓手車推進機構鎖板，手車將無法移動，防止在合閘狀態推進或拉出負荷區；
5）檢測電容器電壓和合分閘位置等斷路器運行狀態，當電容器電壓、斷路器合分閘位置等狀態中的任一條件不對應時，智能儲能控制器閉鎖合、分閘信號，禁止斷路器操作；
6）如果選用電氣合閘閉鎖，在未使閉鎖裝置解鎖情況下阻止合閘操作；
注：合閘閉鎖工作電壓范圍為0.65-1.1倍額定電壓。

● 真空滅弧室

· 加強型杯狀縱磁滅弧技術，動靜觸頭表面電弧分布均勻、弧柱電壓低、電壽命高

· 波紋管結構布局合理，分合閘采用雙向緩沖技術，波紋管受力小、滅弧室機械壽命高

· 采用單節瓷殼、雙層疊結構設計，產品強度高、性能穩定

· 全自動化的生產設備、高潔凈度的裝配環境、先進的質量控制和檢驗設備、高度一致性的質量水平

● 固封極柱

· 采用先進的APG自動壓力凝膠工藝，真空滅弧室以及主導電回路、安裝元件等采用進口環氧樹脂一體澆注成型，解決了環境耐受問題

· 特殊的固封工藝及獨特的結構設計，采用電氣性能優異的阻燃材質，局放值低

· APG技術消除了大型澆注件的表面缺陷和內應力，提高了材質的致密性、機電性和穩定性

· 采用特殊的包緩沖層工藝，保證緩沖層與真空滅弧室、環氧樹脂之間可靠的界面特性和固封極柱產品長期帶電運行的可靠性，真空滅弧室表面不受外部機械力和外部環境的影響（如灰塵、潮濕、污穢、高海拔、小動物等），進一步改善了電場的分布效果

● 應用領域

· 用于新增工程的開關柜配置

· 用于現場老式開關的改造

· 用于短路容量增加，需要增加開斷容量的場合，節省投資費用

· 用于提高母線電壓，防止電壓暫降的場所

· 用于與快切控制器配合，滿足快速切換的場所

· 用于與人工造零技術配合，實現直流斷路器功能

● 環境保護

安徽合凱電氣將環保目標定位于從斷路器設計到其壽命終了都積極參與環境保護，遵照客戶和最終用戶的環保要求，促進追求人類可持續發展的環保。

★ 試驗及質量控制

● 型式試驗

· 絕緣試驗

· 主回路電阻測量

· 溫升試驗

· 短時耐受和峰值耐受電流試驗

· 輔助和控制回路的附加試驗

· 短路電流關合和開斷試驗

· 電壽命試驗

· 機械操作試驗

● 出廠試驗

· 設計和外觀檢查

· 主回路絕緣試驗

· 輔助和控制回路絕緣試驗

· 主回路電阻測量

· 機械特性試驗

· 機械操作試驗

· 配柜試驗

● 體系保證

在生產過程中，每一臺斷路器均采用先進的加工工藝，經受嚴格的常規系統試驗，以檢查其品質和一致性，符合ISO9001:2015質量保證體系的要求，每臺斷路器均由質量控制部門在出廠證書的試驗報告上簽字，以保證產品的可追溯性和產品的質量。

★ 使用環境

正常使用條件：

· 正常運行條件：戶內型設備

· 環境空氣溫度：-25℃~+40℃(在24小時內測得的平均值不大于：+35℃)

 · 相對濕度

· 日平均值:≤95%

· 月平均值:≤90%

· 海拔高度:不超過1000 米

特殊使用條件：

· 對于特殊使用條件，需由用戶和制造廠協商

· 海拔高度超過2500m

· 高污染的外界環境

★ 型號說明

● 產品全系列圖

HTB渦流斥力高速真空斷路器產品系列齊全，可分為標準式斷路器和高海拔斷路器，產品采用固封式極柱，具有極強的環境適應性。

● 產品型號說明

HTB04-12

注：

1、斷路器的二次控制回路所用的電壓等級會影響分合閘線圈，請訂貨時在訂貨清單上選出。
2、斷路器的標準配置為：1個合閘線圈YF，1個分閘線圈Y01，1個永磁保持機構，1個開關電源，1個 計數器，10個斷路器輔助接點QF。如有特殊要求，請在訂貨清單中說明。

◆ 產品結構
