SHK-MS 一體化中壓快速切換成套裝置

在持續大約100ms左右的“電壓暫降”期間，一些控制重要生產設備的交流接觸器、低電壓保護等敏感負載無壓釋放，變頻設備停止供電，由此導致重要生產設備停運的事故時有發生。

為有效防止“電壓暫降”、電源短路及電源開路故障導致的重要敏感設備停運的事故，我公司專門研制出SHK-MS型一體化中壓成套快切裝置。

在線咨詢

產品詳情

構成原理
功能特點
型號參數
訂貨須知

構成原理

★ 產品的構成

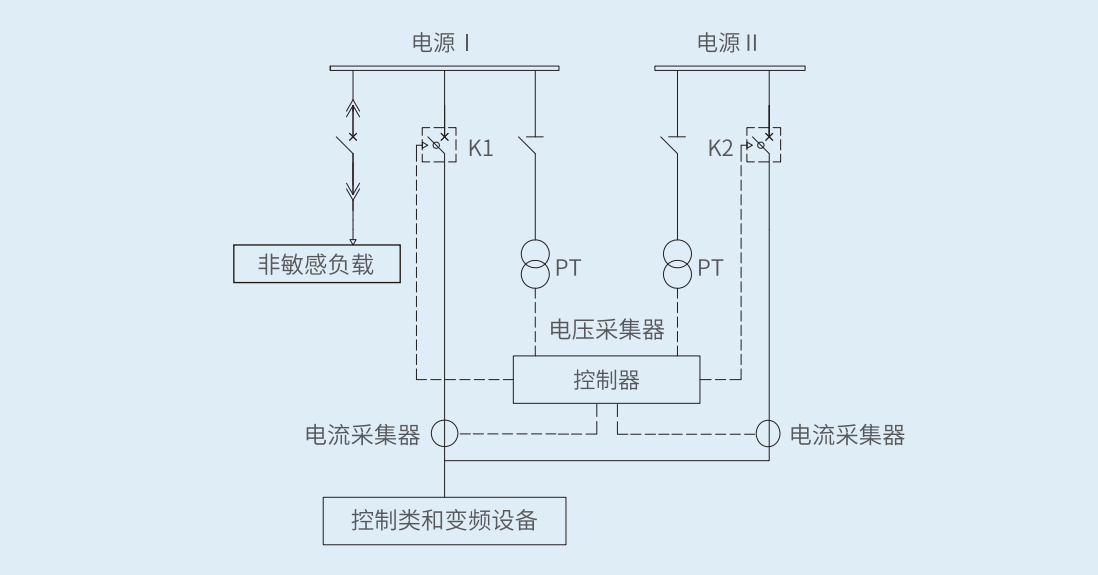

SHK-MS型一體化中壓成套快切裝置主要由執行部件電源進線斷路器K1和電源進線斷路器K2、控制器以及電流電壓采集器等組成。

功能特點

★ 產品功能

★ 快速切換

電壓暫降時，可在控制設備未釋放、變頻設備未斷電前切換，保障敏感設備運行。中壓電機設備能在電壓、頻差、相角差等條件未破壞前切換，沖擊極小。

★ 智能控制

裝置自動切換后系統恢復正常，用戶可選 “自動 / 手動回切”?？刂苾蛇M線及母聯開關時，裝置按開關狀態自動選切換對象。

★ 微機綜保

快切控制器具備常規微機綜保的電壓監測、越限報警、過流保護等功能，也可配置用戶指定綜保，能取代進線柜。

★ 遠程通訊

本裝置配置了RS485通訊接口，可以按照用戶給定的通訊規約與監控中心實現數據遠傳，并可按照監控中心的命令進行遠程操作。

★ 事件記憶

本裝置可記錄線路短路或裝置故障發生的時間、類型、相別及故障時的電流、電壓等電氣參數。

● 產品特點

● 一體化設計

本裝置利用短路故障快速識別技術和過零開斷技術開發的控制器作為核心控制部件，利用快速渦流驅動技術開發的快速真空斷路器作為執行部件，一體化設計，成套供貨，實現了真正意義上的切換無擾動。與常規“無擾動”快切裝置相比，克服了切換時間長、只適用于同步電機和只能對電源開路實現切換無擾動的弊端。

● 切換速度快

利用快速渦流驅動技術開發的快速真空斷路器作為執行部件，合閘時間可以做到10ms左右，分閘時間可以控制在5ms以內，控制器可在5ms內判斷出短路電流的有效值和過零點，并根據切換對象及故障類型按照并行切換方式或串行切換方式下達切換指令，對于控制類設備和變頻設備可以在20ms內完成切換，對于電機類設備可以在30ms之內完成切換。

● 切換無擾動

采用“并行切換”方式，控制類設備所帶的重要輔機、變頻器供電的重要生產設備在切換過程中幾乎無沖擊，在30ms之內電動機端電壓與備用電源之間的頻差、壓差、相角差都很小的情況下完成切換，沖擊很小。

● 使用壽命長

本裝置中快速真空斷路器采用直線運動的快速渦流驅動機構，沒有復雜的傳動機構和轉動部件，磨損極小，機械壽命及可靠性大大提高。同時，本裝置系過零點開斷，與普通斷路器相比開斷過程中電弧對觸頭釋放的能量大幅度減少，不僅提高了斷路器的開斷能力，而且開斷壽命明顯提高。

型號參數

★ 型號規格

★ 技術參數

參數類型	參數名稱	數值范圍		單位
額定參數	額定電壓	6、10	35	kV
	額定電流	1600~4000	1250~2500	A
	額定頻率	50（60）	50（60）	HZ
絕緣水平	1min工頻耐受電壓	6/30、10/42	95	KV
絕緣水平	雷電沖擊耐受電壓	6/60、10/75	185	KV
開斷能力	額定短路開斷電流	31.5、40、50、63	31.5、40	KA
	2s額定短時耐受電流	31.5、40、50、63	31.5、40	KA
	額定峰值耐受電流	80、100、125、160	80、100	KA
機械特性	主回路直流電阻	$<$ 100		$μ Ω$
	并行切換時間	$\leq$ 20		ms
	串行切換時間	$\leq$ 30		ms
	電機設備的切換沖擊	$<$ 4		倍
	變頻設備的切換沖擊	無
	控制設備的切換沖擊	無

★ 應用方案

● 單機切換

對于容量較大或較重要的中壓電動機或容量較大的變頻器可以選擇單機切換，如圖。

● 分組切換

對于中小型變頻器建議采用集中供電的分組切換方案，如圖。

● 整組切換

作為后備手段，總降變電站中壓母聯開關或分站母聯開關由本公司開發的切換控制器結合現場的母聯開關和兩進線開關構成整組切換方案，在200～300ms完成切換，如圖。

若進線開關和母聯開關都采用快速真空開關K1 、K2 、K3 則可將整體切換時間縮短到30ms以內。

● 用來實現雙電源之間的快速切換

如圖所示，一體化中壓快速切換裝置用作變電站的進線柜和母聯柜，由快切控制器統一協調控制。當電源Ⅰ（或電源Ⅱ）發生短路或電壓暫降時，可在20ms-30ms之內通過母聯開關將10kVI段（或10kVI段）的負荷轉由2#主變壓器（1#主變壓器）供電，避免因電壓暫降導致重要敏感負載的停運事故。

● 用來實現重要敏感負荷的無沖擊合環

如上圖所示，正常運行時1#主變壓器和2#主變壓器分別帶10kVⅠ段和10kVⅡ段運行，如果由于負荷、線路、主變等參數的不平衡導致“合環角”超過允許值時，1#主變壓器（或2#主變壓器）檢修退出運行操作或檢修結束需要恢復運行操作，都會造成對10kVⅠ段（或10kVⅡ段）負荷的短時停電。如果10kVⅠ段（或10kVⅡ段）帶有重要敏感負荷，就會帶來經濟損失甚至政治影響。

進線電源開關K1、K2 和母聯開關都采用一體化中壓快速切換裝置后，就可實現無沖擊合環操作，避免對敏感負荷的短時停電。如上圖所示，當1#主變壓器（或2#主變壓器）需要檢修退出運行時，通過快切控制器按照預先設定的合環操作程序，先控制母聯開關K3合閘，待母聯開關合閘到位立即控制進線開關K1（或進線開關K2）分閘，保證在合環操作過程中對敏感負荷的連續不間斷供電。

當1#主變壓器（或2#主變壓器）檢修后需要恢復運行時，快切控制器先控制進線開關K1（或進線開關K2）合閘，待進線開關K1（或進線開關K2）合閘到位立即控制母聯開關K3分閘，恢復正常運行方式，保證在合環操作過程中對敏感負荷的連續不間斷供電。

訂貨須知

★ 使用條件

環境溫度：-20℃~+40℃。

海拔高度：≤2000m（高海拔地區按海拔系數矯正）

周圍空氣濕度：日平均濕度≤96%、月平均濕度≤90%。

地震烈度：8度（水平加速度0.25g、垂直加速度0.105g）

使用環境：不得有粉塵、煤氣、煙氣等具有爆炸性、腐蝕性和易燃性的混合物。
